Auteur: Roizot Sébastien
Les schémas électriques normalisés

On distingue 4 types de schémas

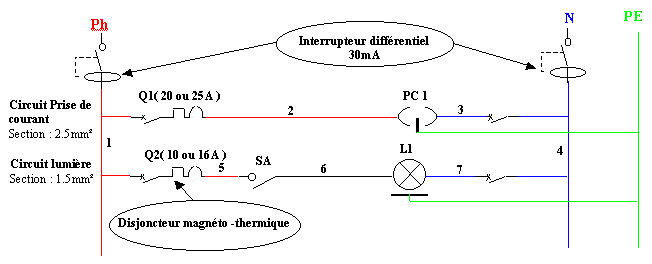

I)- Schéma développé :

C'est le schéma qui permet de comprendre facilement le fonctionnement d'une installation électrique. Il ne tient pas compte de l'emplacement de l'appareillage. C'est le schéma utilisé pour l'étude et la conception. Tous les éléments sont disposés selon une ligne droite entre 2 fils d'alimentation.

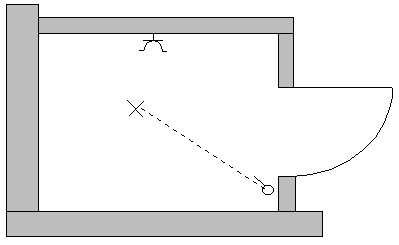

II)- Schéma architectural :

C'est le schéma conçu par un architecte, il positionne les appareils dans l'espace et indique les liaisons entre les points de commande (interrupteur) et l'appareil commandé (lampe) par des pointillés.

III)- Schéma unifilaire :

C'est le schéma qui permet de connaître l'emplacement des canalisations électrique. Il indique le nombre de conducteurs dans chaque conduit. Pour le réaliser, il faut faire référence au schéma d'implantation
Il utilise les mêmes symboles que le schéma d'implantation.

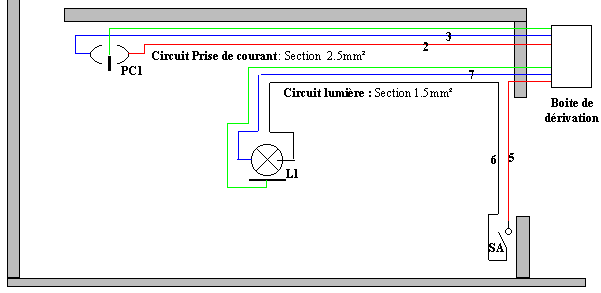

IV)- Schéma multifilaire :

C'est le schéma qui représente tous les conducteurs électriques et qui s'appuie sur le schéma unifilaire pour l'emplacement des canalisations électriques et de l'appareillage. Il utilise les symboles du schéma développé et son repérage équipotentiel.

Ce schéma devient illisible dans le cadre d'installations complexes.
