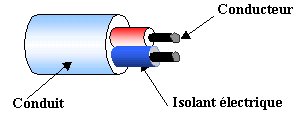

Les conduits assurent une protection supplémentaire aux conducteurs et
câbles placés à l'intérieur.
I)- Caractéristiques :
Les conduits sont fabriqués en différents matériaux qui garantissent
des qualités de :
- Résistance mécanique (chocs, écrasements) ;
- Etanchéité (à l'eau, au poussières) ;
- Non propagation de la flamme.
De plus, ils doivent pouvoir être travaillés facilement et pouvoir être
encastrés dans les murs, ou enterrés dans le sol.
II)- Identification :

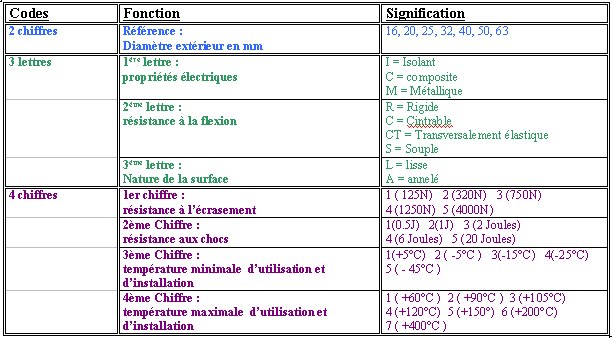

Les conduits électriques sont codés de la manière suivante : exemple 16
IRL 3321
III)- Conduits usuels :
| Désignation |
Caractéristiques |
Emplois |
| IRL
3321:
Isolant/Rigide/Lisse
|
Tubes en matière plastique étanche et
non- propagateurs de la flamme sauf ICTA de couleur orange.
- Résistent à la corrosion
- Faciles à mettre en œuvre
- Faible résistance mécanique
- Température d'emploi : 10°C à +60°+C.
|
Utilisés avec des conducteurs des séries
H07V-U et U-1000RO2V pour toutes les installations intérieures,
en apparent ou en encastré et pendant la construction dans les
parois verticales ou dans les éléments préfabriqués ; interdits
dans les locaux à risque d 'explosion.
|
| ICA
3321
Isolant/Cintrable/Annelé
|
| ICTA
3422
Isolant/Cintrable transversalement/Annelé
|
| ICTL 3421
Isolant/Transversalement élastique/Lisse
|
Tubes en matière plastique orange, propagateurs
de la flamme. |
Encastrés dans les matériaux réfractaires
(plancher en béton) . |
| ICTL 3421
|
Tubes en matière plastique grise, non propagateurs
de la flamme. |
Peuvent être parfois encastrés, parfois
apparents. |

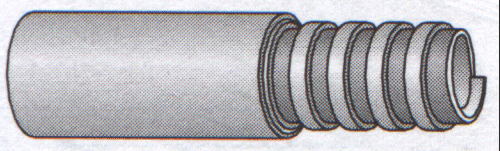

| CSA 4421
Composite/Souple/Annelé
|
Tuyaux d'acier, non propagateurs de la flamme
|
Installations industrielles avec
parois mobiles ou comportant de nombreux coudes. |
| CSL 4421
|
Identiques aux CSA avec en plus une gaine extérieure
isolante. |
| MRL 5557
Métallique/Rigide/Lisse
|
Tubes d'acier, grande résistance aux chocs. |
Installations industrielles à gros risques mécaniques |
IV)- Section utile des conduits :
Pour que les conducteurs ou câbles puissent être tirés ou retirés
facilement, on applique la règle du tiers de section.
1)- Règle :
La somme des sections totales des conducteurs, isolants compris, est
égale au tiers de la section intérieure du conduit.
| 2)- Section des conducteurs : |
3)- Section utile des conduits: |
| |
|

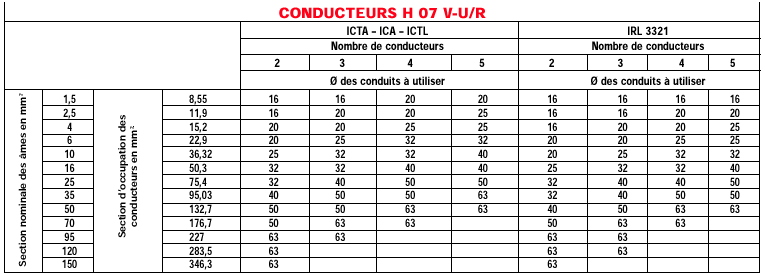

4)- Utilisation des conduits :
V)- Exercices d'application :
1)- Dans un conduit IRL, on doit faire passer des conducteurs rigides :
4 conducteurs de 1.5mm², 3 de 2.5mm² et 3 de 4mm². Donnez le diamètre
et la référence du conduits à utiliser.
2)- Dans un conduit ICA, on doit faire passer des conducteurs rigides :
6 conducteurs de 1.5mm², 3 de 2.5mm².
Donnez le diamètre et la référence du conduits à utiliser.
3)- Combien de conducteurs rigides de 1.5mm² peut-on mettre dans un
conduit 25 IRL ?
4)- Combien de conducteurs rigides de 2.5mm² peut-on mettre dans un
conduit 32 IRL ?
5)- Quel conduit IRL choisiriez vous, si vous deviez mettre à
l'intérieur :
5 conducteur rigides de 1.5mm², 3 de 2.5mm² ?
6)- Sur une botte de tubes vous relevez les indications suivantes ICTA
3422. Quelles en sont les significations ?
|
