Auteur: Roizot Sébastien
Etude d'un appartement type F2

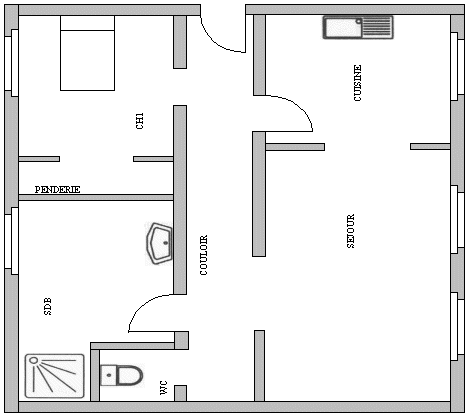

I)- Plan architectural :

II)- Descriptif:

WC:
1 point lumineux central en SA

SDB :
1 point lumineux central en SA
1 point lumineux en applique en SA
1 prise de courant 10/16A 2P + T

CHAMBRE :
1 point lumineux central en VV
1 point lumineux en applique en SA
3 prises de courant 10/16A 2P + T

PENDERIE :
1 point lumineux central en SA





 COULOIR :
2 points lumineux centraux commandés par va et vient
1 prise téléphone
3 prises de courant 10/16A 2P + T

CUISINE :
1 point lumineux central en VV
1 point lumineux en applique en SA
1 sortie cable (four)
1 PC lave vaisselle
1 prise TV
3 PC 10/16A 2P + T

SEJOUR :
2 points lumineux centraux en VV
1 prise TV
3 PC 10/16A 2P + T
1 PC 10/16A 2P + T commandé en SA

III)- Travail demandé :

1)- Compléter le schéma architectural de l'appartement type F2 à partir du descriptif extrait du cahier des charges.

2)- Réaliser le schéma développé de chaque pièce de l'appartement conformément à la norme NF C15 100 en ce qui concerne la sécurité des biens et des personnes.

Sur chaque schéma indiquer :

  • La couleur des fils (rouge, bleu clair, vert-jeune, noir …)
  • La numérotation des fils (chaque équipotentiel doit être repéré )
  • La désignation des appareils électrique (SA1, VV1, ID1,…)
  • La section des fils (circuit éclairage 1.5mm², circuit prise 2.5mm² …)

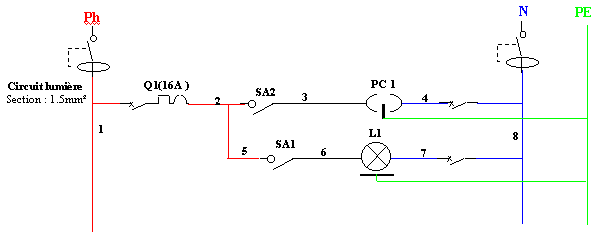

Exemple :

3)- Liste du matériel

Pour chaque pièce de l'appartement on vous demande de réaliser un tableau comprenant la liste du matériel utilisé. Le client souhaite avoir du matériel de la gamme Saganne Opalis

Le matériel sera choisi dans le catalogue legrand.

Exemple :

DESIGNATION
REFERENCE
QUANTITE
